1 引言
在油田等地域分布辽阔的野外地区，输电线路和电力功率电感变压器因远离供电局经常面临被盗的危险，一旦输电线和电力变压器被盗，将会造成很大的经济损失，给电力系统的稳定运行和油田安全生产造成极大的隐患。随着gsm移动通信网络的迅速发展和用户的日益扩大，gsm的信号覆盖范围很广，盲区越来越少，现在gsm机站建设迅速，设计上已经覆盖了整个地区。为此，本文利用gsm通讯网络开发出的输电线路和变压器防盗系统，能有效地对偏远地区的输电线路和电力变压器的运行情况实时监控。
2 系统设计
本文主要描述了利用stc89c52单片机实现的基于gsm模块的电力变压器防盗系统，包括stc89c52单片机的功能特点、gsm短信模块工作原理、传感器工作原理。文中使用的gsm（全球移动通信系统）模块为siemens公司推出的新一代无线通信gsm模块——tc35，利用该模块可以完成短消息收发、语音传输、与pc机进行数据传输等功能。系统由单片机和gsm模块以uart（通用异步收发器）形式通信完成数据的采集和发送，并通过gsm模块将采集到的信息通过gsm网络传送给用户终端；信号的检测采用二种传感器进行信号的采集，以确保电力变压器的安全性；同时为防止电网断电等因素所造成的影响，即在电网掉电后自动启动后备电池继续保证系统的正常工作，极大地提高了系统的稳定性与可靠性；在人机交互中，采用遥控布防和撤防的方式便于控制报警系统监控状态，另外，通过电脑终端可以对系统的工作状态进行动态掌握。系统的组成框图如图1所示。

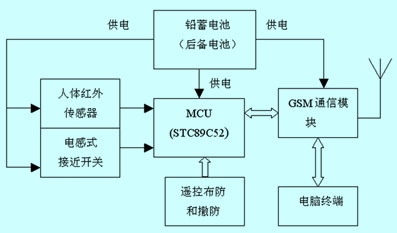

图1系统基本原理框图
3 gsm模块tc35应用设计
tc35是siemens公司推出的新一代无线通信gsm模块，可以快速安全可靠地实现系统方案中的数据、语音传输、短消息服务（short message service）和传真。模块的工作电压为3.3-5.5v，可以工作在900mhz和1800mhz两个频段，所在频段功耗分别为2w（900m）和1w（1800m）。模块有at命令集接口，支持文本和pdu模式的短消息、第三组的二类传真、以及2.4k，4.8k，9.6k的非透明模式。此外，该模块还具有电话簿功能、多方通话，漫游检测功能，常用工作模式有省电模式、idle、talk等模式。通过独特的40引脚的zif连接器，实现电源连接、指令、数据、语音信号、及控制信号的双向传输。通过zif连接器及50ω天线连接器，可分别连接sim卡支架和天线。
tc35模块主要由gsm基带处理器、gsm射频模块、供电模块（asic）、闪存、zif连接器、天线接口六部分组成。作为tc35的核心，基带处理器主要处理gsm终端内的语音、数据信号，并涵盖了蜂窝射频设备中的所有的模拟和数字功能。在不需要额外硬件电路的前提下，可支持fr、hr和efr语音信道编码。
